Z razvojem tehnologije pretvorbe frekvenc IGBT je indukcijsko ogrevanje postalo ena najučinkovitejših, natančnih in okolju prijaznejših tehnologij ogrevanja v sodobni industriji. Ker se svetovna predelovalna industrija usmerja k energetski učinkovitosti, avtomatizaciji in trajnosti, oprema za indukcijsko ogrevanje vse bolj nadomešča tradicionalne metode ogrevanja, kot so uporovno ogrevanje, plinski štedilniki in gorivni sistemi. Tukaj se bomo seznanili s trenutno priljubljeno opremo za indukcijsko ogrevanje, vključno z njenim načelom delovanja, pomembnimi komponentami, prednostmi, tehnološkim napredkom in glavnimi industrijskimi aplikacijami.
1. Temeljna načela indukcijskega segrevanja
Indukcijsko segrevanje temelji na načelu elektromagnetne indukcije. Ko izmenični tok (AC) prehaja skozi Coyle, se ustvari spreminjajoče se magnetno polje. Ko je prevodni material (običajno kovina) postavljen v magnetno polje, se v materialu inducirajo vrtinčni tokovi. Ti tokovi naletijo na upor in ustvarjajo toploto v samem materialu.
Tudi pri feromagnetnih materialih histerezna izguba povzroča nastajanje toplote pri nizki frekvenci. Kombinacija segrevanja z vrtinčnimi tokovi in histereznega segrevanja zagotavlja hitro, enakomerno in nadzorovano segrevanje brez neposrednega stika med virom toplote in obdelovancem.
Pomembne komponente sodobnih indukcijskih ogrevalnih sistemov
2. Sodobni indukcijski ogrevalni sistemi so sestavljeni iz več pomembnih komponent, ki skupaj zagotavljajo natančno in učinkovito ogrevanje.
2.1 napajalnik
Moč je jedro sistema. Pretvorite standardno moč v visokofrekvenčni izmenični tok. V sodobnih sistemih se za doseganje učinkovitega in natančnega nadzora frekvence običajno uporablja IGBT (izolirani bipolarni tranzistor z vrati) ali polprevodniški pretvornik, ki temelji na tehnologiji MOSFET.
2.2 indukcijski Coyle
Imenuje se tudi induktivni Coyle, induktor in je zasnovan glede na obliko in dimenzije dela. Običajno je izdelan iz bakrenih cevi in se običajno hladi z vodo. Zasnova Coylea igra pomembno vlogo pri učinkovitosti in enakomernosti ogrevanja.
2.3 hladilni sistem
Ker tako močnostna elektronika kot indukcijski Coyle ustvarjata toploto, so hladilni sistemi (običajno vodni sistemi) pomembni za ohranjanje stabilnega delovanja in podaljšanje življenjske dobe naprave.
2.4 krmilni sistem
Sodobne indukcijske grelne naprave uporabljajo napredne digitalne krmilne sisteme, vključno s PLC-jem (programirljivim logičnim krmilnikom) in vmesnikom na dotik. Ti sistemi omogočajo upravljavcu natančen nadzor temperature, frekvence, izhodne moči in časa segrevanja.
3. vrste indukcijskih grelnih naprav
Indukcijski grelni sistem lahko razvrstimo glede na frekvenco, uporabo in zasnovo:
3.1 visokofrekvenčna indukcijska grelna naprava
Ti sistemi običajno delujejo pri frekvencah nad 100 kHz in se uporabljajo za ogrevanje majhnih delov, ki zahtevajo površinsko kaljenje, spajkanje in plitvo globino prodiranja.
3.2 srednjefrekvenčna indukcijska grelna naprava
Ti sistemi delujejo med 1 kHz in 100 kHz ter se pogosto uporabljajo pri kovanju, taljenju in toplotni obdelavi za uravnoteženje globine prodiranja in hitrosti segrevanja.
3.3 nizkofrekvenčna indukcijska grelna naprava
Ti sistemi so običajno manj kot 1 kHz, zato so primerni za aplikacije, ki zahtevajo segrevanje velikih obdelovancev in globoko toplotno penetracijo.
3.4 prenosni indukcijski grelec
Majhen mobilni sistem, zasnovan za terensko uporabo, kot so vijačenje, montaža ležajev in vzdrževalna dela.
Prednosti sodobnega indukcijskega ogrevanja
Indukcijsko ogrevanje ima veliko prednosti pred običajnimi metodami ogrevanja:
4.1 izboljšanje energetske učinkovitosti
Indukcijsko segrevanje lahko neposredno segreje obdelovanec in doseže raven energetske učinkovitosti do 90 % ali več brez potrebe po vmesnem prenosu toplote.
4.2 hitra stopnja segrevanja
Ta postopek lahko doseže ciljno temperaturo v nekaj sekundah in močno poveča učinkovitost proizvodnje.
4.3 natančen nadzor temperature
Napreden krmilni sistem omogoča natančne in ponovljive procese segrevanja ter zagotavlja dosledno kakovost izdelkov.
4.4 čisto in okolju prijazno
Indukcijsko segrevanje je čista in varna tehnika brez nastajanja ognja, izpušnih plinov ali ostankov zgorevanja.
4.5 avtomatizacija in integracija
Sodobne sisteme je mogoče enostavno integrirati v avtomatizacijske linije in podpirati načrte industrije 4.0.
5 tehnični napredek
V zadnjem času je tehnologija indukcijskega ogrevanja dosegla pomemben napredek:
5.1 digitalni nadzor moči
Digitalni signalni procesor (DSP) in inteligentni algoritem se lahko uporabljata za prilagajanje moči in frekvence v realnem času, da se poveča učinkovitost in stabilnost procesa.
5.2 vseprisotno omrežje in oddaljeno spremljanje
Sodobne sisteme je mogoče povezati z internetom stvari (IoT), da omogočijo oddaljeno spremljanje, napovedno vzdrževanje in analizo podatkov.
5.3 Simulacija luksuznega dizajna Coyle
Programska oprema za računalniško podprto načrtovanje (CAD) in elektromagnetno simulacijo pomagata optimizirati geometrijo Coylea za doseganje maksimalne učinkovitosti in enakomernega segrevanja.
5.4 inovacije na področju varčevanja z energijo
Nova tehnologija se osredotoča na zmanjšanje izgub zaradi čakanja, izboljšanje faktorja moči in izboljšanje celotne učinkovitosti sistema.
6. Industrijske aplikacije
Indukcijska grelna oprema se pogosto uporablja v vsaki industriji:
6.1 obdelava kovin
Uporaba vključuje kovanje, žarjenje, kaljenje, popuščanje in taljenje kovin, kot so jeklo, baker in aluminij.
6.2 avtomobilska industrija
Uporablja se za montažno tehnologijo, kot so kaljenje zobnikov, ogrevanje gredi in montaža s toplotnim krčenjem.
6.3 strojna proizvodnja
Indukcijsko segrevanje se uporablja za montažo ležajev, ogrevalnih cevi in sestavljanje delov.
6.4 energetski in elektroenergetski sektor

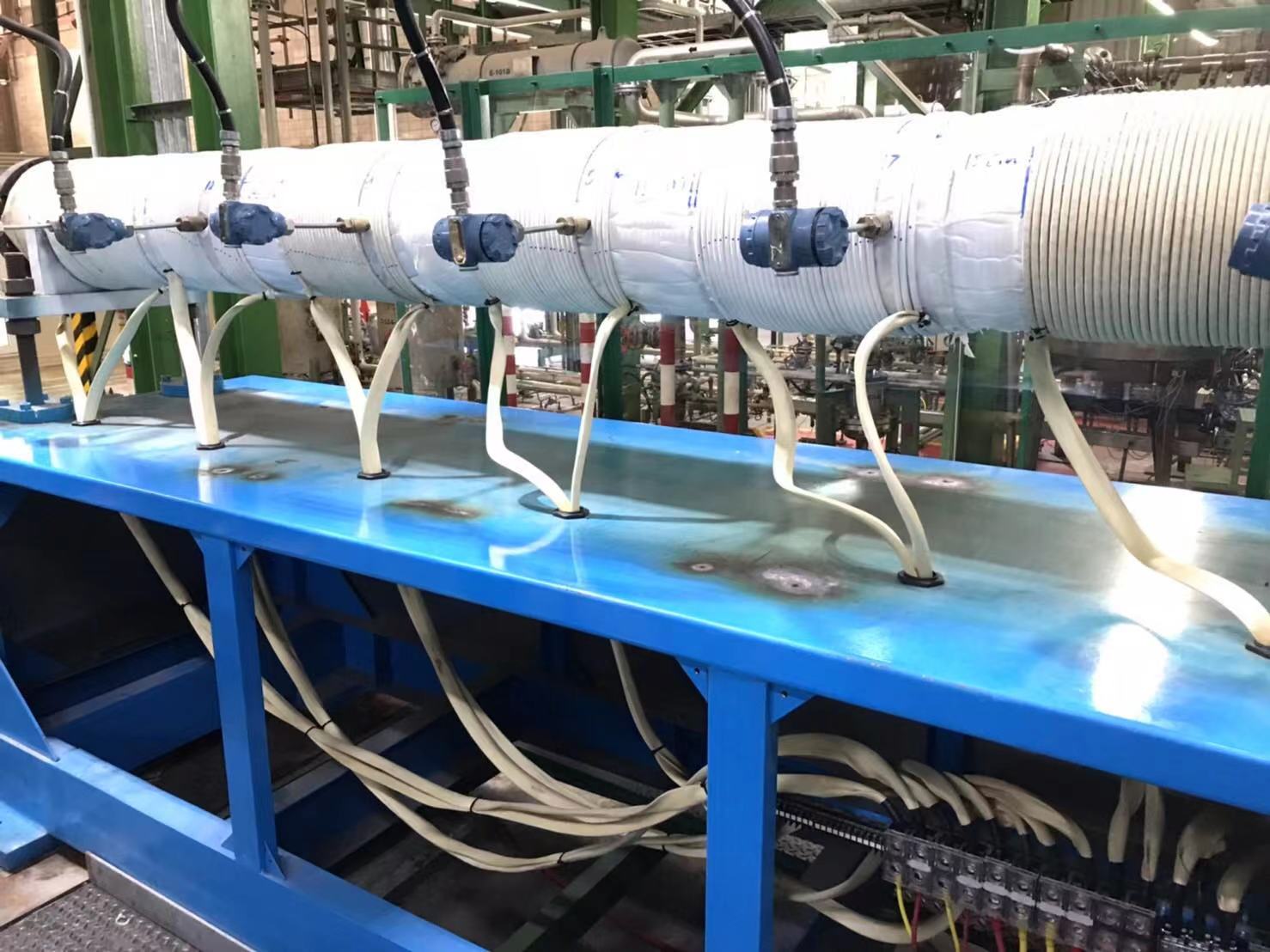

Uporablja se za predgrevanje, odstranjevanje premazov in toplotno obdelavo cevovodov za odstranjevanje napetosti.
6.5 industrija elektronike in polprevodnikov
Za natančno segrevanje se uporabljajo varjenje, varjenje bakra in postopki rasti kristalov.
7. Smernice za prihodnji razvoj
Prihodnost opreme za indukcijsko ogrevanje je tesno povezana s svetovnim trajnostnim razvojem in trendom inteligentne proizvodnje:
Zelena proizvodnja: zmanjšanje emisij ogljika in izboljšanje energetske učinkovitosti sta povečala stopnjo sprejemanja.
Inteligentni sistemi: integracija umetne inteligence in velikih podatkov za napovedno krmiljenje in optimizacijo.Prilagajanje: Prilagodite bolj konkretne zasnove aplikacij, da ustrezajo potrebam industrije Rickey.
Kompaktna in modularna zasnova: namestitev, vzdrževanje in razširljivost.
